历山路原天主教方济圣母传教修女会院平移及地下增层

平移建筑物时,一般采用托换结构对建筑进行托换,已具备进行地下增层的基本条件。在新址建设完成地下室竖向构件,将建筑物平移到新址以上完成就位连接,通过逆作法即可实现地下增层。在采用轨道方式进行建筑平移的工程中,济南宏济堂平移等工程,已有地下增层的实践。

“济南市历山路原天主教方济圣母传教修女会院”简称修女楼,位于济南市历下区历山路,修女楼是近现代重要史迹及代表性建筑,大约建成于1893年。修女楼为二层带阁楼的砖木结构房屋,坐北朝南,矩形平面,南北宽16.03米,东西长36.08米,占地面积580平方米,建筑面积1700平方米,总高16.75米,总重2600t。建筑结构墙体主要由灰砖砌筑而成,局部有混凝土梁、楼梯,楼板主要是木结构,建筑物的承重方式为纵墙承重。

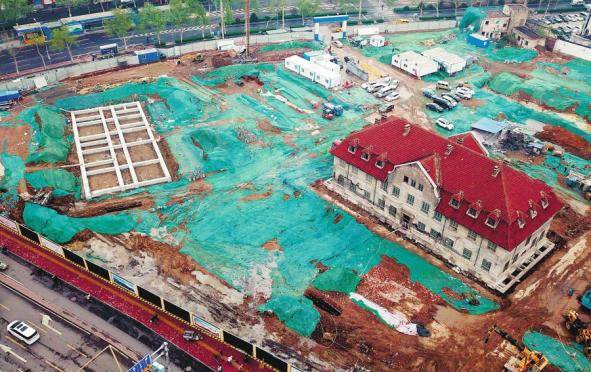

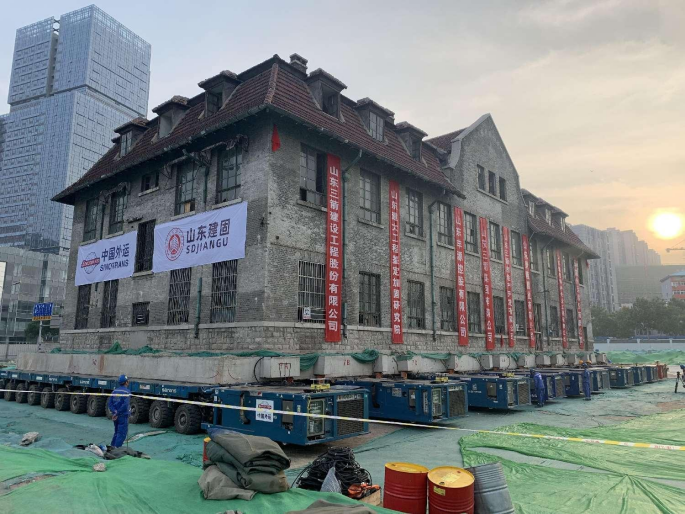

2020年6月,经论证后,对修女楼进行移位保护,需向其东北方向移动80米,旋转20度,抬升1.65米,并将新址处的地下空间进行有效利用,在建筑物下增加两层地下室,与周边建筑的地下车库连成一体,缓解周边区域的停车压力。该建筑物是目前国内拖车平移重量最大的文保建筑,也是首例采用拖车平移的文保建筑。

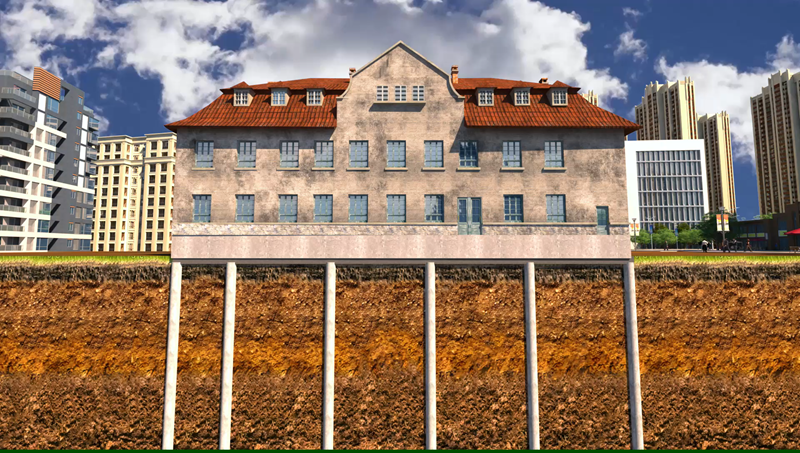

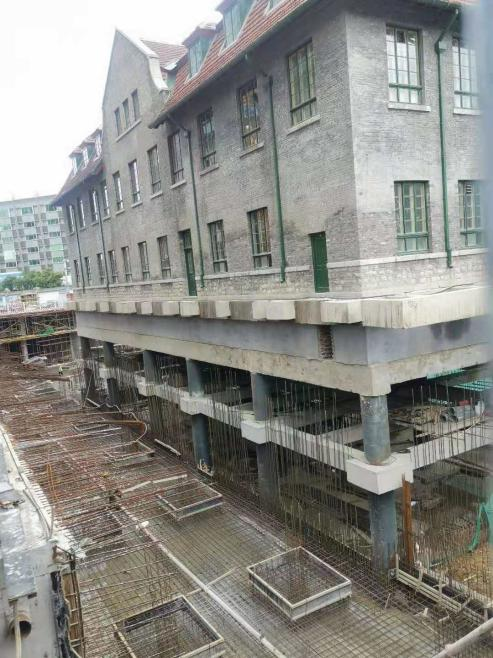

新址地下室是在上部荷载全部施加上后进行逆作施工,桩(柱)承担的荷载较大,同时为减小开挖后地下室内出现多余的临时构件,所以新址采用单柱单桩,桩柱合一的结构形式。移位前施工完桩(柱)及桩顶转换梁,建筑物就位后采用逆作法施工地下室。
