某矿业公司重烧窑基础采用钢筋混凝土框架结构，框架底部为筏板，底标高为－3.50m，其上置方形钢筋混凝土柱。顶部为一厚1.40m由耐热混凝土浇筑的平台，平台顶面标高为12.00m，中央为一半径为1.73m的圆孔，重近400t竖窑即通过加肋环形钢托盘支撑于平台圆孔周边混凝土顶面（图1）。

窑未投入使用即发现框架顶部耐热混凝土出现劣化现象，混凝土强度偏低。投产后混凝土劣化逐渐加重（图2~4）。遂委托我院对其进行检测鉴定。

根据现场检测结果分析认为，混凝土强度偏低的主要原因系耐热混凝土采用高铝水泥配置而其水灰比、混凝土拌制及养护温度、施工措施等未能根据高铝水泥特性进行很好的严格掌控所致。必须进行加固处理。

加固中，采取了不停产施工的加固方案，最大限度减少了企业经济损失。

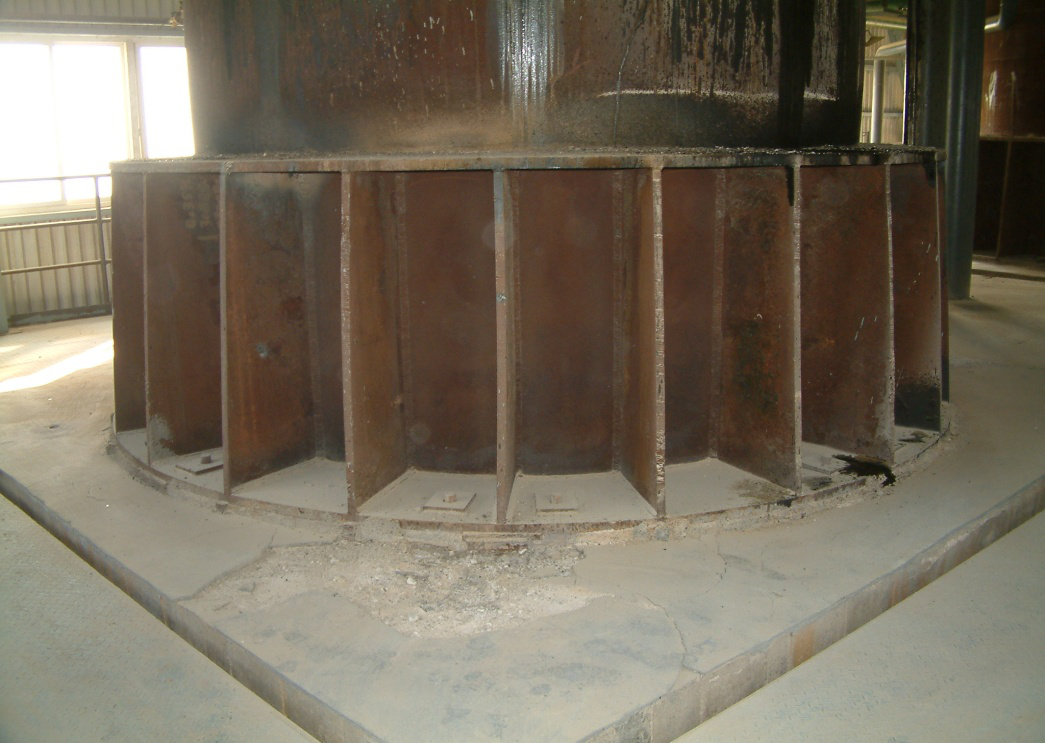

 图 1

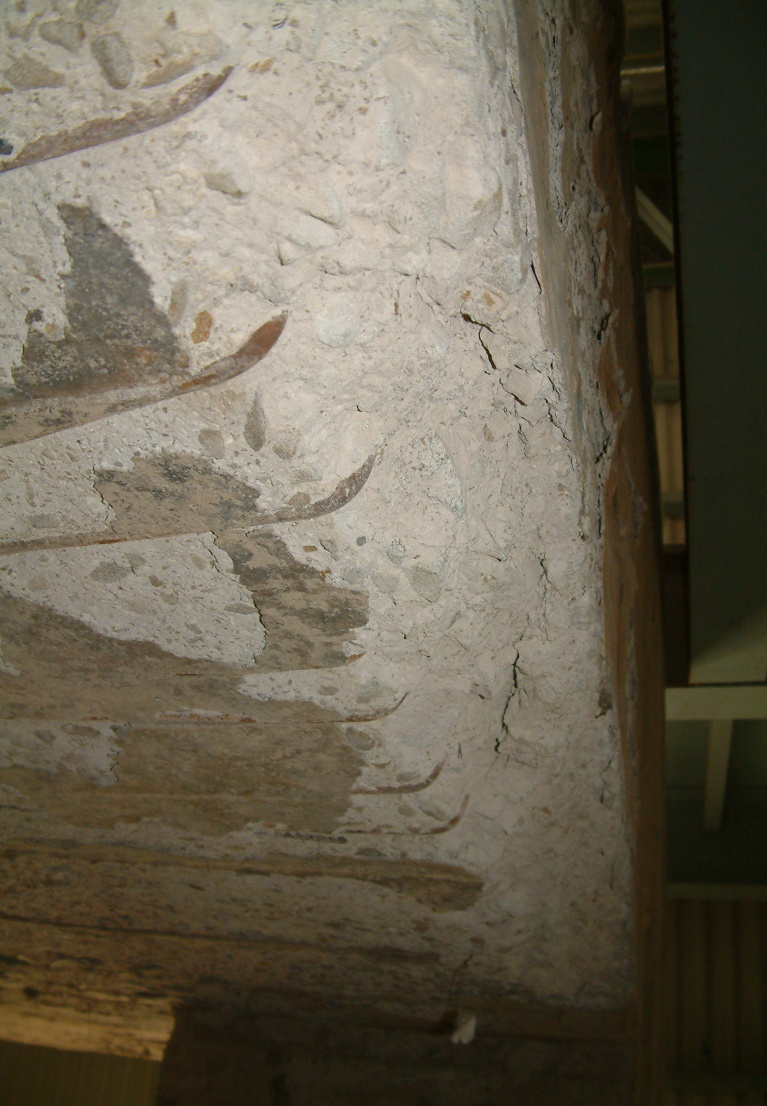

 图 2

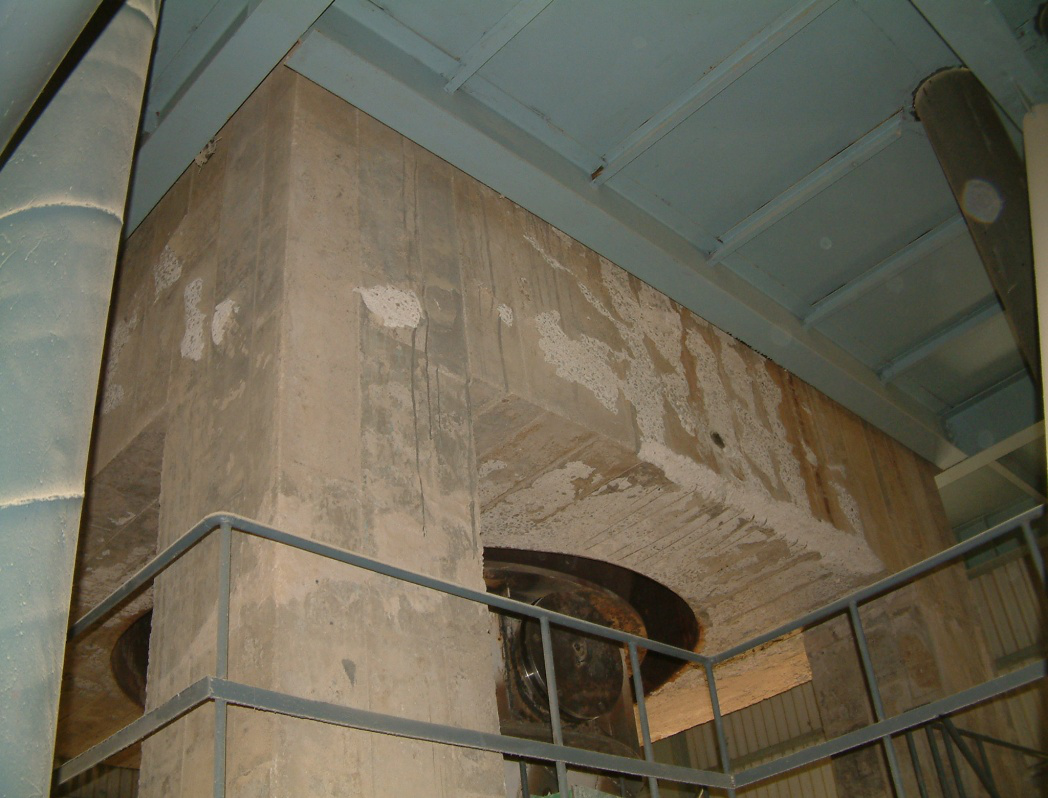

图 3

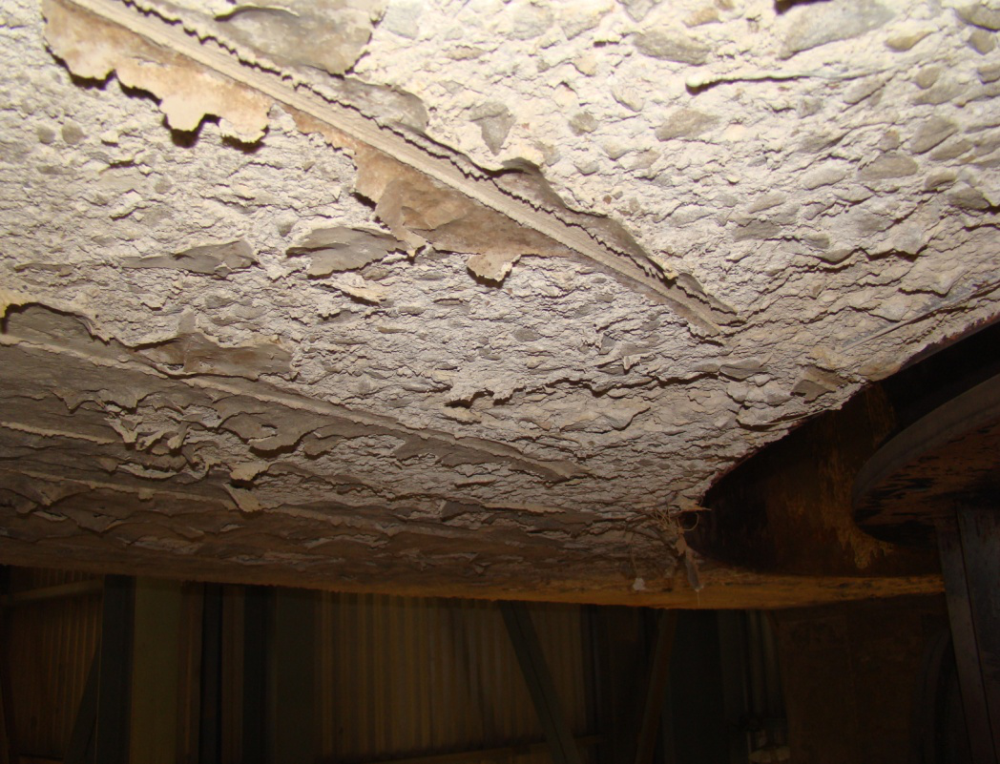

图 4
