国内首次将隔震技术应用于历史建筑平移保护的就位连接-济南纬六路“老洋行”整体平移-国内建筑物整体平移工程实践-建筑移位

国内首次将隔震技术应用于历史建筑平移保护的就位连接-济南纬六路“老洋行”整体平移-国内建筑物整体平移工程实践-建筑移位

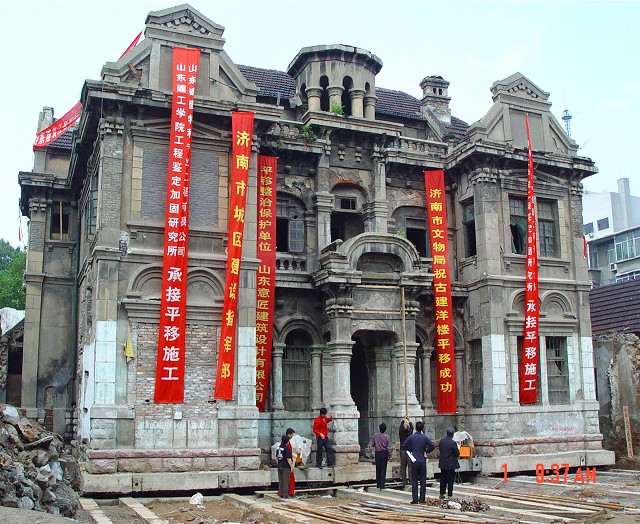

位于济南市纬六路27号的 “老洋行”建于1919年,是济南商埠区保存较完整具有南欧巴洛克建筑风格的早期代表性历史建筑。

该建筑为二层带阁楼砖木结构,木结构楼、屋盖,建筑面积约600m2。

2005年,因纬六路拓宽,将其向西平移15m。

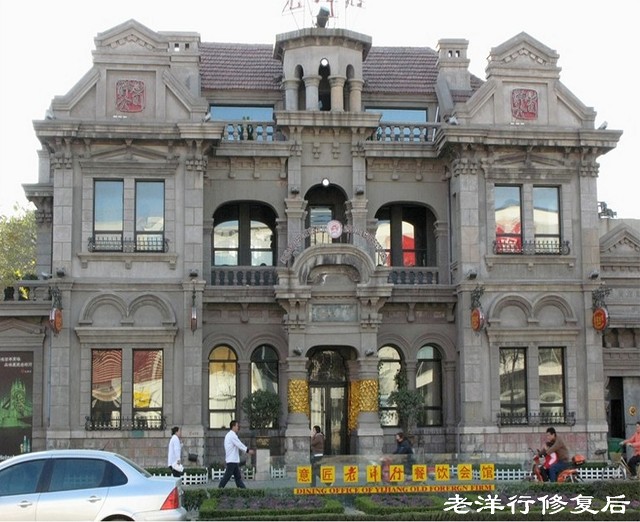

“老洋行”反映了济南20世纪初古城开埠时期城市面貌,通过整体平移将其完整保留下来,对了解泉城发展历史与传承文脉有着十分重要的作用。

此次平移工程是山东省首次进行历史建筑平移,同时在国内首次将隔震技术应用于历史建筑平移保护就位连接中。

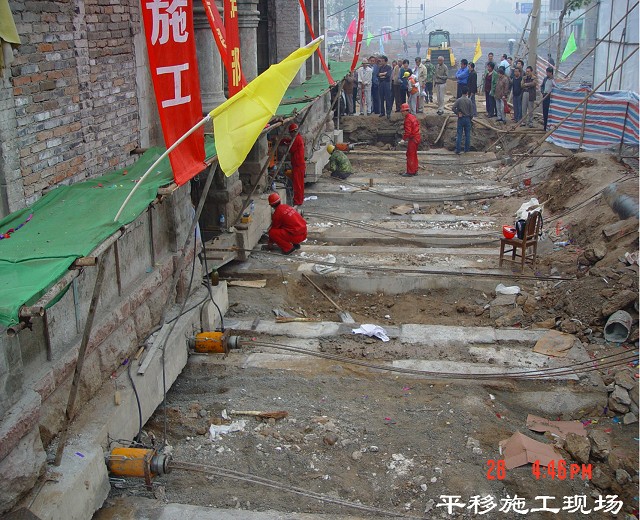

该工程通过墙下双上轨道梁及钢滚轴将上部结构托换到下轨道梁上,用多台同步液压千斤顶将历史建筑牵引平移到新位置。

上轨道梁之间有斜梁连接,共同形成一个平放的、水平刚度很大的桁架,可以保证平移过程中上部结构的安全。

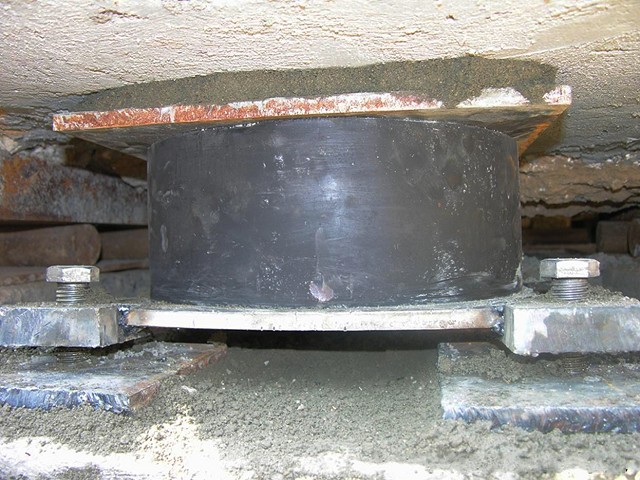

此工程的特别之处在于平移到位后,滚轴保留在上、下轨道梁之间,与在纵横墙交接处后加的铅芯橡胶隔震支座共同形成隔震层,起到隔离地震能量的作用。

通过现场动力测试,证明铅芯橡胶隔振支座与滚轴共同承受上部结构传来的荷载,可明显提高建筑物的抗震能力。







建筑物平移前后分别在建筑物的二层楼面处安装加速度计,测试建筑物的振动频率(周期):

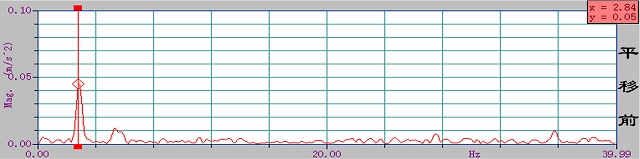

平移前的测试结果:根据实测的实时谱曲线,平移前二层楼面振动测点的主频为2.84HZ(振动周期0.35s)。

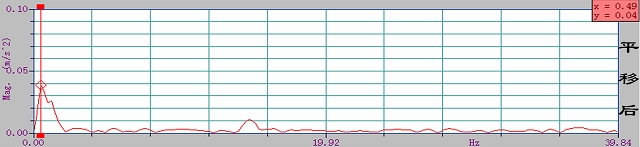

平移后的测试结果:根据实测的实时谱曲线,平移后二层楼面振动测点的主频为0.49HZ(振动周期2.04s)。

测试结果表明钢滚轴留置在上下轨道梁之间并且加设橡胶隔震垫后,隔震效果良好。
