(2011年)济南黄金时代,柱混凝土置换
该工程为高层建筑,主楼地下 4层,23层,房屋总高度为:96.900米,框架-核心筒结构,在四层外框架24-F、24-G两框架柱的混凝土强度极差,通过抱柱梁+小框架形式进行了置换处理,取得了较好的效果。该工程的特点是:荷载大,托换施工不能影响上部楼层的正常施工。
托换施工时框架柱的内力为9706kN,施工单位曾进行过处理,剔除时曾发生柱局部纵向钢筋被压曲的情况,参考移位工程、托换工程中的抱柱梁设计方法,设计了临时托换结构。施工单位托换施工过程中、施工完成后均未出现明显变形的情况。
图1 托换柱位置图
图2 托换结构示意图

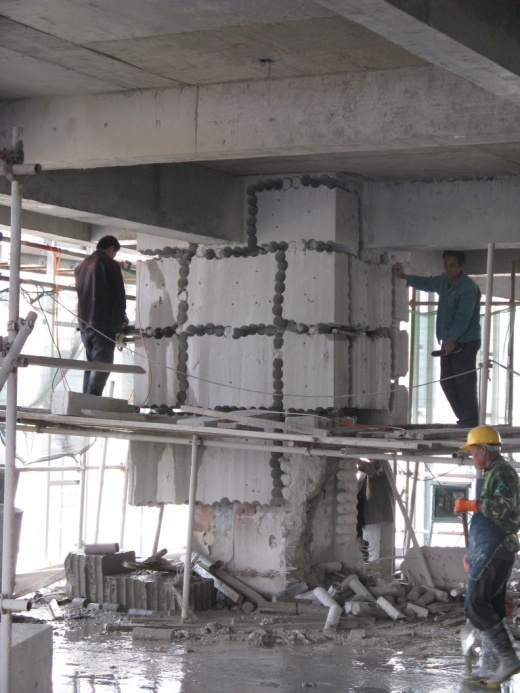

a 托换过程中

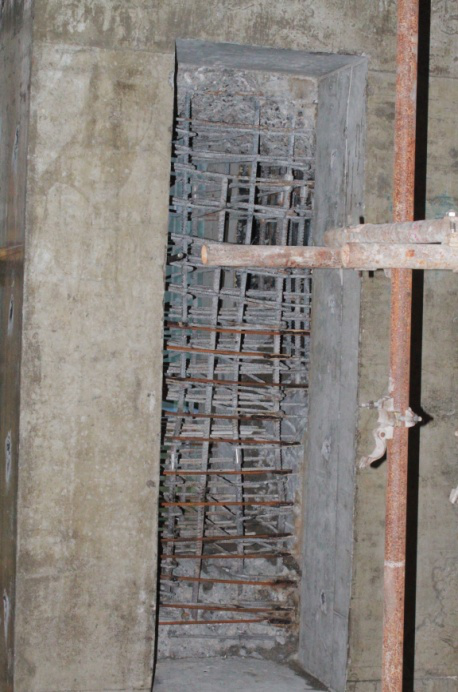

b 托换完成后
图3 托换现场图
-
